Détecteur CERBERUS GUINARD F 905
sur socle Z90

Référence détecteur : 358 493, Switzerland
Homologué AFNOR, faible consommation en veille
Tension d'alimentation : 16 à 26 Vcc
Socles associables : Z 74, Z 74 A, Z 90, Z 92, Z 94
Radioactivité Am241 : 0,8µCi ou 29,60 KBq

---

Autres détecteurs de la marque :

  • Détecteurs ioniques de fumée (DFCI) :
      F600, F605, F715, F715H,
      F905 (image ci-contre), F915, F930
  • Détecteurs ioniques de fumée multi-ponctuels :
      F6MP01, F905MP
  • Détecteurs ioniques de fumée intrinsèques :
      F6AEX, F911
  • Détecteurs optiques de fumée :
      R610, R716, R925, R930
  • Détecteurs thermiques ou thermovélocimétriques
      D610, D716, D915 , D920

Expédition dans toute la CEE sous conditions

---

Échange standard et réépreuve en laboratoire

Notes et précautions d'emploi destinées aux utilisateurs finaux de ce type d'appareil :

Caractéristiques de la source : Américium 241,
Période : 432 ans, Activité : 0,8 µCi ou 29,60 KBq

Le DFCI (Détecteur de Fumée à Chambre à Ionisation) SIEMENS F905 ci-contre contient une source radioactive de très faible activité. Dans les conditions normales d'utilisation, il n'y a aucun risque pour les personnes et l'environnement.
Il est strictement interdit de démonter ce détecteur, d'en extraire les sources ou de le jeter aux déchets.

Selon la réglementation en vigueur, il est interdit de détenir un stock de détecteurs dont le total de l'activité est supérieur à 5 MBq.
L'utilisateur final est responsable des détecteurs ioniques installés dans ses locaux. Lorsqu'ils doivent être reconditionnés pour une remise en service ou remplacés par des détecteurs optiques, ou encore lorsqu'ils ne sont plus utilisés, ces appareils doivent nous être retournés en vue de leur démantèlement par une entreprise spécialisée.
Nous pouvons vous proposer ce service de manière très économique et finalisé par la fourniture d'un certificat d'élimination.
Renseignez-vous.

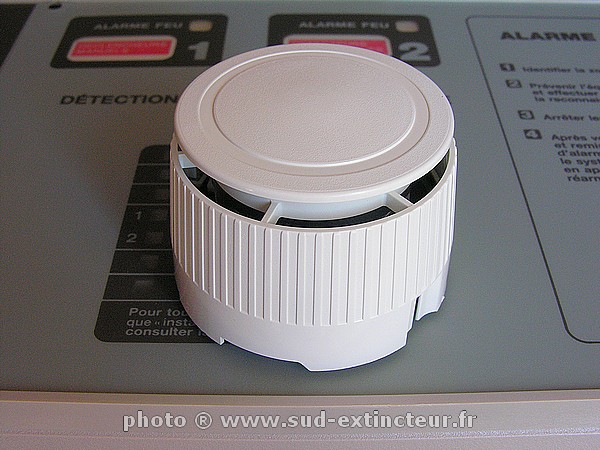

DFCI SIEMENS CERBERUS F 905

Appareil reconditionné par SIEMENS (Estampille NF N/N)

---

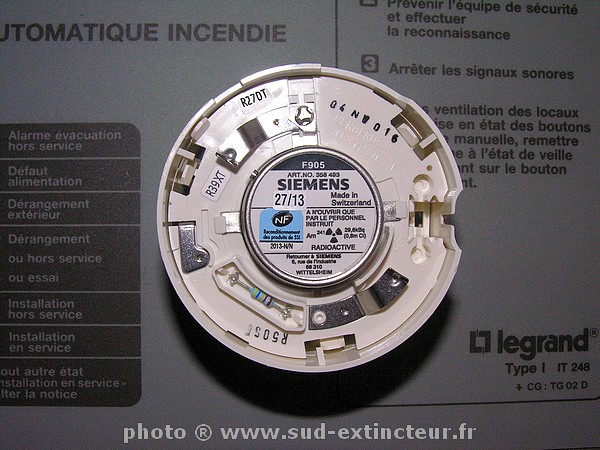

A l'arrière plan, on peut voir le tableau d'une centrale incendie LEGRAND IT 248 construite sur la base d'une centrale CERBERUS GUINARD TG 02 D.

Les détecteurs automatiques d'incendie des séries 7 et 9 CERBERUS GUINARD SIEMENS sont associables aux tableaux de la série TG.

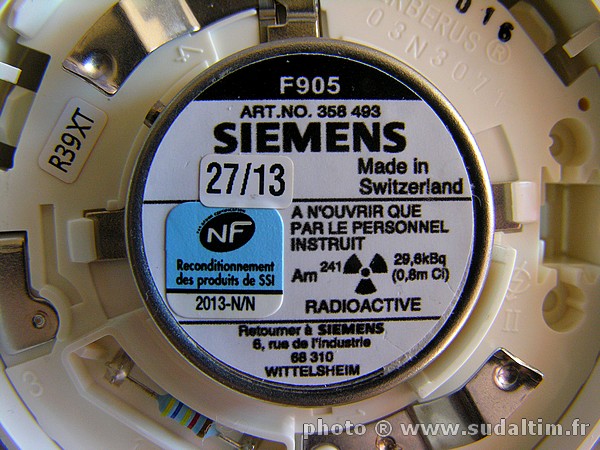

DFCI SIEMENS CERBERUS F 905
DFCI : Détecteur de Fumées à Chambre d'Ionisation

---

Appareil reconditionné en 2013 par SIEMENS, reconnaissable par l'incription N/N sur la nouvelle estampille NF RECONDITIONNEMENT.

Afin de garantir sa sensibilité dans le temps, et de vérifier l'intégrité et l'étanchéité de la chambre d'ionisation, SIEMENS conseille de faire reconditionner ce détecteur tous les 4 ans.

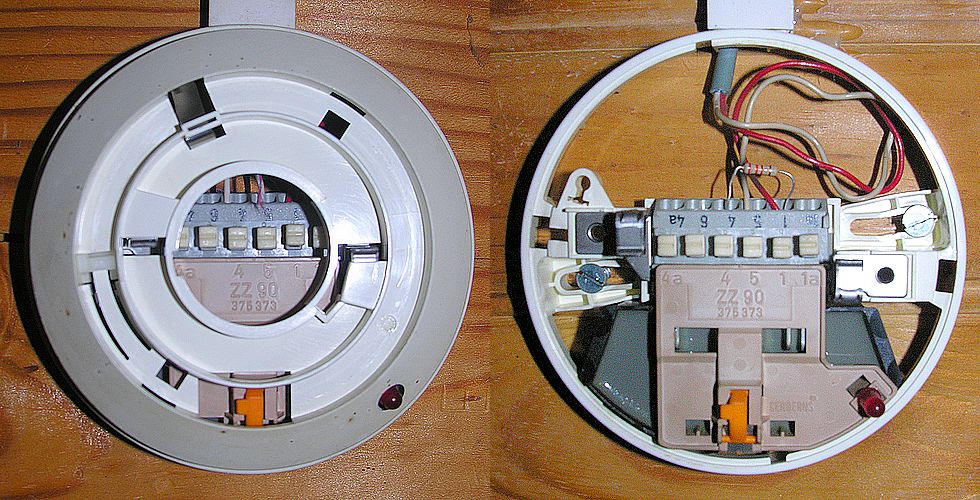

Ensemble ci-dessous :
• Socle Z90 avec capot amovible
• Module ZZ90 enfiché sur une barrette de connection.

Remarque : le socle ci-dessous est situé à la fin d'une des deux lignes de détection surveillées par l'excellente centrale incendie CERBERUS GUINARD TG 02 D, installée en Capcir en 1988, et toujours en service à ce jour.
Janvier 2014

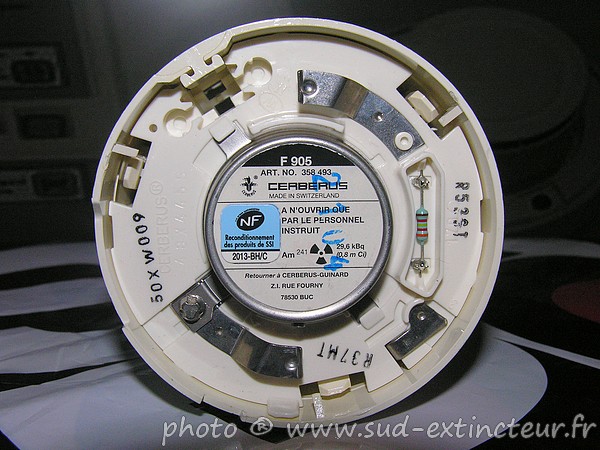

DFCI CERBERUS GUINARD F905
sur socle Z94.
DFCI : Détecteur de Fumées à Chambre d'Ionisation

Cet appareil a été reconditionné en Décembre 2013 et remis en service jusqu'en 2017, date à laquelle il devra être définitivement déposé et remplacé par un détecteur optique de fumées de type R925 CERBERUS GUINARD SIEMENS.
On rencontre habituellement ce type de détecteur associé à une centrale incendie CERBERUS GUINARD TG C4 ou TG C4 CE.

---

Composition de l'ensemble ci-contre :

• 1 détecteur ionique de fumées CERBERUS GUINARD F905
• 1 socle CERBERUS GUINARD Z94
• 1 module CERBERUS GUINARD ZZ90

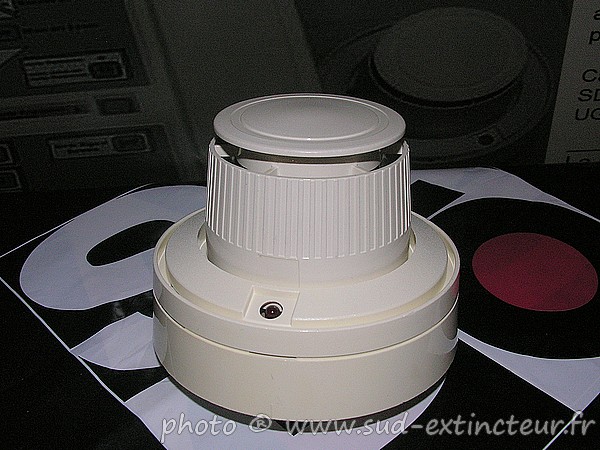

DFCI CERBERUS GUINARD F905
et socle Z94.
DFCI : Détecteur de Fumées à Chambre d'Ionisation

Cet appareil a été reconditionné en Décembre 2013 et remis en service jusqu'en 2017, date à laquelle il devra être définitivement déposé et remplacé par un détecteur optique de fumées de type R925 CERBERUS GUINARD SIEMENS.
On rencontre habituellement ce type de détecteur associé à une centrale incendie CERBERUS GUINARD TG C4 ou TG C4 CE.

---

Composition de l'ensemble ci-contre :

• 1 socle CERBERUS GUINARD Z94
• 1 module CERBERUS GUINARD ZZ90 + connecteur
• 1 détecteur ionique de fumées CERBERUS GUINARD F905

---

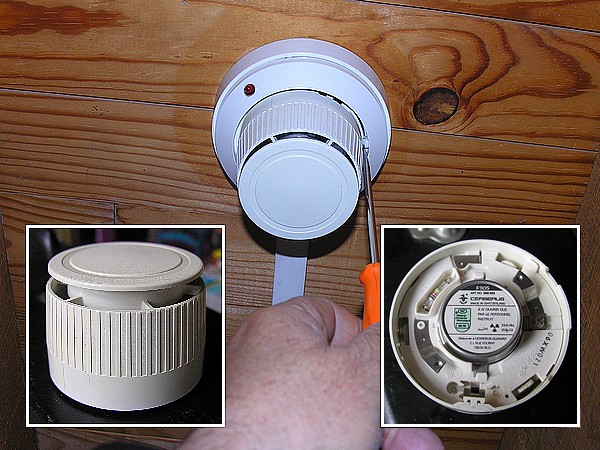

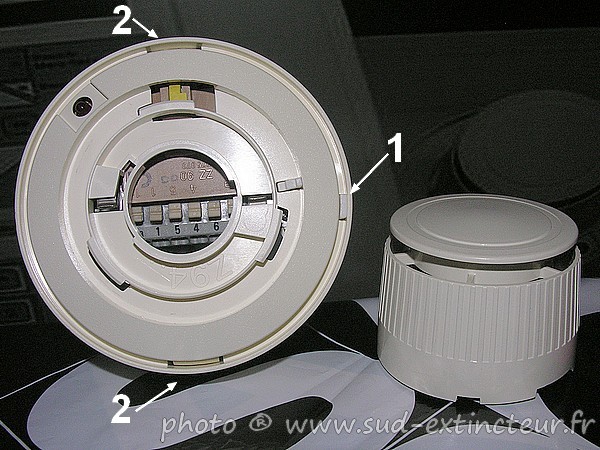

Fonctionnement du socle Z94

• Enfoncer le taquet (repère 1) situé dans la gorge avec un tournevis avant de tourner la tête de détection à déposer.
• Écarter doucement les languettes (repères 2) vers l'intérieur pour extraire le capot et accéder au module et au connecteur.

Détecteur CERBERUS GUINARD F905
DFCI : Détecteur de Fumées à Chambre d'Ionisation

Cet appareil a été reconditionné en Décembre 2013 et remis en service jusqu'en 2017, date à laquelle il devra être définitivement déposé et remplacé par un détecteur optique de fumées de type R925 CERBERUS GUINARD SIEMENS.
On rencontre habituellement ce type de détecteur associé à une centrale incendie CERBERUS GUINARD TG C4 ou TG C4 CE.
On peut également rencontrer les détecteurs de la Série 9 associés aux équipements d'alarme SIEMENS gamme BC11.

---

Voir le calendrier officiel du retrait des DFCI en France :

Retrait des DFCI

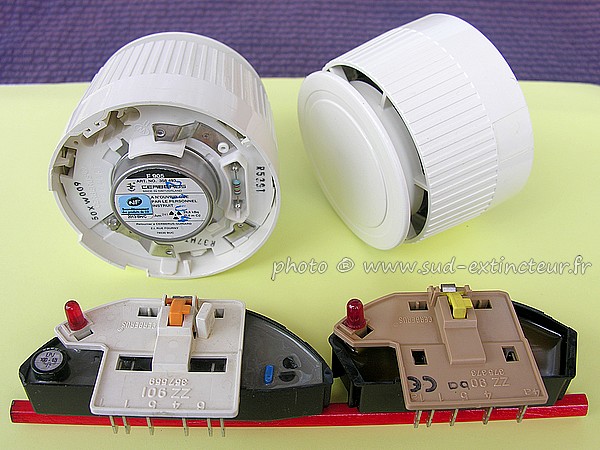

MODULES ZZ90 / ZZ90I CERBERUS GUINARD
et détecteurs ioniques F905 reconditionnés.

Module ZZ 90 I     (couleur : blanc)
Module ZZ 90       (couleur : marron)

---

Remarque : le module ZZ 90I est nécessaire lorsqu'un indicateur d'action déporté doit être associé au détecteur.
Ces modules reçoivent les détecteurs de la série 9 et sont compatibles avec les socles ZZ90 et ZZ94.
Systèmes adressables et collectifs

Les anciens modules CERBERUS GUINARD ne sont plus fabriqués depuis plusieurs années. Cependant, nous pouvons encore en fournir jusqu'à épuisement des stocks. Nous pouvons également procéder à la vérification de vos anciens modules.

Expédition dans toute la CEE

---

Appareils en voie de pénurie.
Nous contacter pour disponibilité, délai et tarif.

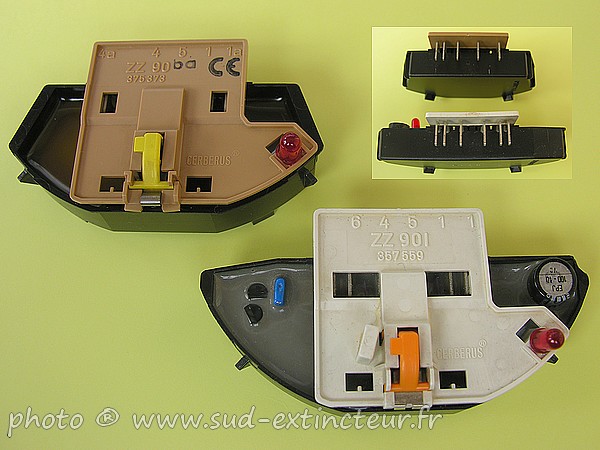

MODULES CERBERUS GUINARD

Module ZZ 90I     (couleur : blanc)
Module ZZ 90     (couleur : marron)

---

Remarque : le module ZZ 90I est nécessaire lorsqu'un indicateur d'action déporté doit être associé au détecteur.
Ces modules reçoivent les détecteurs de la série 9 et sont compatibles avec les socles Z90 et Z94 décrits ci-dessus.

Les anciens modules CERBERUS GUINARD ne sont plus fabriqués depuis plusieurs années. Cependant, nous pouvons encore en fournir jusqu'à épuisement des stocks. Nous pouvons également procéder à la vérification de vos anciens modules.

Expédition dans toute la CEE

---

Appareils en voie de pénurie.
Nous contacter pour disponibilité, délai et tarif.
