MERLIN GERIN U05 Détecteur Optique de Fumée conventionnel 1ère génération

MERLIN GERIN U05
Détecteur Optique de Fumées, conventionnel



Le Détecteur Optique de Fumées MERLIN GERIN U05 appartient à la première génération de produits UNIVERSAL DET, commercialisés avant 1993.
Il n'est plus disponible mais les anciens appareils peuvent être reconditionnés pour la maintenance d'installations existantes.

Un détecteur automatique d'incendie reconditionné bénéficie des mêmes traitements, contrôles et tests qu'un appareil neuf par rapport auquel il retrouve ainsi les mêmes caractéristiques mécaniques et électriques.
Admis à la norme NF RECONDITIONNEMENT, un détecteur automatique d'incendie reconditionné permet au SSI de retrouver le même niveau de performance que celui procuré par un appareil neuf, et pour la même durée de service.


Détecteur MERLIN GERIN U05, Référence : 57021
Utilisable sur les centrales incendie MERLIN GERIN :
      • TS1, de 2 à 32 boucles, détecteurs montés d'origine,
      • ISIS TS 106, 112 et 124, de 6 à 24 boucles
(Nous consulter pour association avec d'autres centrales incendie.)

Expédition CEE



Cliquez pour télécharger le fichier   Notice d'installation et d'exploitation TS1 MERLIN GERIN

MERLIN GERIN TS1
Tableau de Signalisation de Type 1, conventionnel



Le tableau de signalisation incendie TS1 est spécialement étudié pour la protection des personnes dans les établissements recevant du public. Il est conforme à I’IT 248 et homologués NF-MIH.

Le système d’alarme du type 1 doit comporter les éléments suivants :
• des dispositifs à commande automatique
(les détecteurs automatiques d’incendie de la gamme UD 09 sont associés d'origine)
,
• des dispositifs à commande manuelle
(boîtiers déclencheurs manuels)
,
• un tableau de signalisation,
• une source d’alimentation de sécurité
(intégrée au tableau de signalisation dans la gamme Merlin Gerin)
,
• des diffuseurs sonores pour donner l’alarme générale.

Le SSI de type 1 est réalisé suivant les principes généraux de la norme NF-S-61950 (matériel de détection d’incendie, détecteurs, tableaux de signalisation et organes intermédiaires).

Photo ci-contre : Centrale MERLIN GERIN TS1, équipée de 4 boucles (2 cartes de 2 boucles), mise en service en 1991, toujours en service à ce jour.
Cartes électroniques : fabrication NUGELEC
MERLIN GERIN TS1 Tableau de Signalisation Incendie de Type 1, conventionnel.
MERLIN GERIN UD09, DFCI : Détecteur de Fumées à Chambre à Ionisation, 1ère génération
Ancien logo CRPI : Centre Régional de Protection Incendie
" Nous sommes en guerre contre le feu. "

MERLIN GERIN UD09
DFCI : Détecteur de Fumées à Chambre à Ionisation, 1ère génération



L'appareil ci-contre fait partie de la famille des détecteurs automatiques d'incendie MERLIN GERIN UD 09. Cette première génération de produits fabriqués par UNIVERSAL DET a été commercialisée avant 1993.
Ces produits ne sont plus disponibles mais les anciens détecteurs ioniques peuvent encore être utilisés et même reconditionnés pour la maintenance d'installations existantes et ce, jusqu'au 31 Décembre 2017.

Un détecteur automatique d'incendie reconditionné bénéficie des mêmes traitements, contrôles et tests qu'un appareil neuf par rapport auquel il retrouve ainsi les mêmes caractéristiques mécaniques et électriques.
Admis à la norme NF RECONDITIONNEMENT, un détecteur automatique d'incendie reconditionné permet au SSI de retrouver le même niveau de performance que celui procuré par un appareil neuf, et pour la même durée de service.


Détecteur MERLIN GERIN UD 09, Référence : 57020
Utilisable sur les centrales incendie MERLIN GERIN :
      • TS1, de 2 à 32 boucles, détecteurs montés d'origine,
      • ISIS TS 106, 112 et 124, de 6 à 24 boucles
(Nous consulter pour association avec d'autres centrales incendie.)

Photo ci-contre : détecteur ionique UD09 reconditionné et admis à la norme NF RECONDITIONNEMENT 2015.

SSI MERLIN GERIN TS1
• Tableau de Signalisation de Type 1, conventionnel
• MERLIN GERIN Boitier de Report de Synthèse Réf. 57198



5 vidéos pour découvrir les principales fonctions de la Centrale TS1 MERLIN GERIN présentement associée à un boitier de report de synthèse Réf. 57198 (voir image ci-dessous)
(cliquez sur le logo YouTube pour voir la vidéo correspondante.):

Cliquez pour voir la vidéo   Test lampes et Défaut secteur
Cliquez pour voir la vidéo   Test Défaut batteries
Cliquez pour voir la vidéo   Alarme Restreinte, Déclencheur et Détecteur
Cliquez pour voir la vidéo   Alarme FEU par appui sur Déclencheur Manuel
Cliquez pour voir la vidéo   Alarme FEU par sensibilisation d'un Détecteur Automatique


Photo ci-contre : façade amovible, en PVC, d'un tableau de signalisation MERLIN GERIN TS1.
Page créée en Février 2014. Mise à jour : Juillet 2015.
MERLIN GERIN TS1 Tableau de Signalisation Incendie de Type 1, conventionnel.

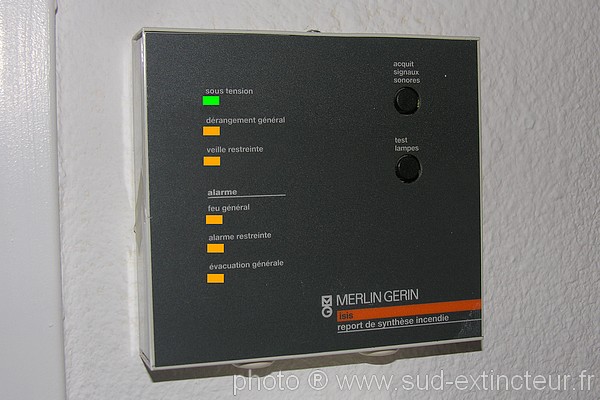

MERLIN GERIN ISIS 57198 : Boîtier de Report de Synthèse

MERLIN GERIN
Boîtier de Report de Synthése Incendie
Gamme "isis", Référence : 57198



Le Boîtier de Report ISIS 57198 permet le renvoi de la synthèse des informations générales de fonctionnement, de dérangement et d’alarme FEU provenant des tableaux de signalisation de la gamme ISIS : TS 106, 112 et 124 qui ont remplacé l'ancienne gamme TS1, TS2 et TS3. Généralement, ce boîtier sera placé dans un local décentralisé (par exemple : local gardiennage, bureau du directeur, logement du concierge, etc...)

Comme le montrent les vidéos ci-avant, le Boîtier de Report ISIS 57198 est techniquement associable aux anciennes centrales TS1, TS2 et TS3.

Informations reportées depuis les centrales TS1, TS2 et TS3 :


• L'état de veille : voyant vert
• L'état de dérangement général : voyant orange et ronfleur à son continu
• L'état d'alarme FEU général : voyant rouge et ronfleur à son modulé.
