UNIVERSAL DET - Type EC 1100
Détecteur de chaleur conventionnel
thermovélocimétrique

---

Ce détecteur n'est plus commercialisé.
Il peut être reconditionné pour la maintenance d'installations existantes.
Cet appareil appartient à la série 1100, commercialisée de 1983 à 1999
Existe également en version thermostatique.

Utilisable sur les centrales incendie de 6 à 24 boucles :
      - UNIVERSAL DET   246
      - UNIVERSAL DET   224
      - UNIVERSAL DET   212

Expédition CEE

---

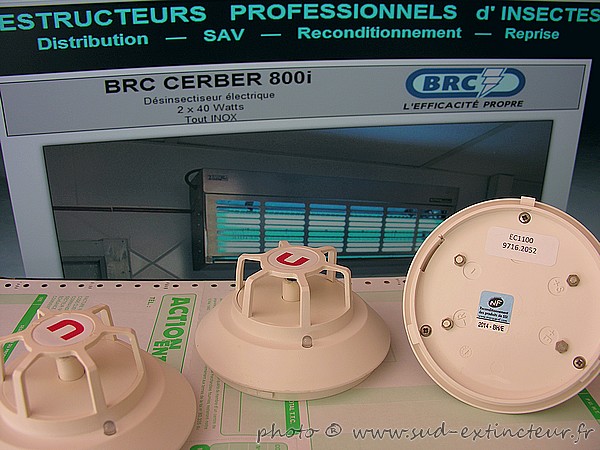

Photo : Détecteur UD EC1100, reconditionné et ré-estampillé à la marque NF RECONDITIONNEMENT 2014.
(Image de fond : Désinsectiseur électrique BRC CERBER 800i.)

UNIVERSAL DET - Type EC 1100
Détecteur de chaleur conventionnel
thermovélocimétrique

---

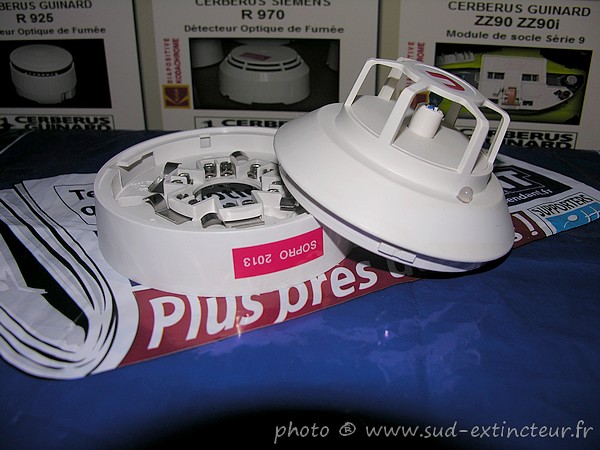

Photo : détecteur reconditionné et rééprouvé, présenté avec un socle Merlin Gerin ST 100 (Réf : 57257).

Vidéo :

---

Sensibilisation d'un détecteur thermovélocimétrique
UNIVERSAL DET EC 1100
au moyen d'un sèche cheveux
sur un équipement d'alarme de Type 1
ESSER ECS 80-4.

UD EC 1100

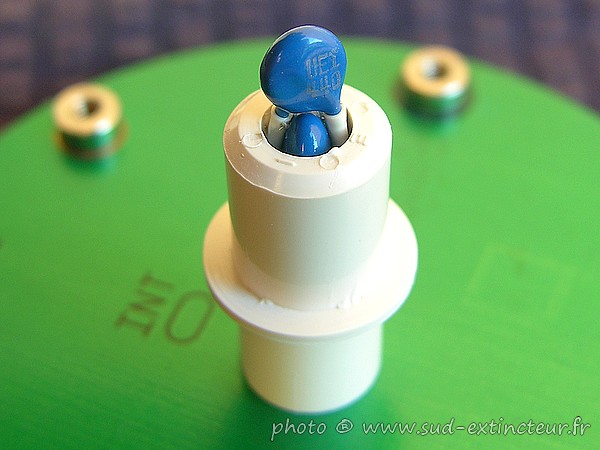

Le principe de fonctionnement de l'effet thermovélocimétrique repose sur la réaction différentielle de deux thermistances de type CTN (Coefficient de Température Négatif, en anglais NTC, Negative Temperature Coefficient) visibles sur la photo ci-contre. Leur résistance diminue de façon uniforme quand la température augmente et vice-versa.

La résistance de mesure est directement exposée à l'air ambiant surveillé par le détecteur contrairement à la résistance de référence qui, elle, se trouve en retrait à l'intérieur du fût en plastique fixé au circuit imprimé.

En cas d'élévation rapide de la température, la thermistance externe réagira immédiatement alors que la thermistance interne réagira plus lentement du fait de son isolement. Les deux résistances fonctionnent donc de manière "asynchrone". Lorsque la différence de mesure entre les deux thermistances atteint un certain seuil prédéterminé par le constructeur, la bascule du circuit imprimé passe en mode alarme feu.

Remarque : le détecteur thermostatique du haut de page ne présente qu'une seule thermistance.
